- Tipas: Automatinis jungiklis (kirtiklis)

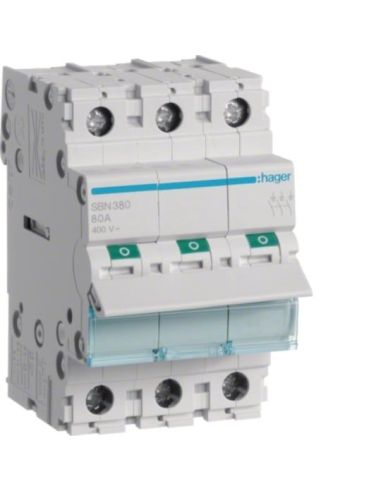

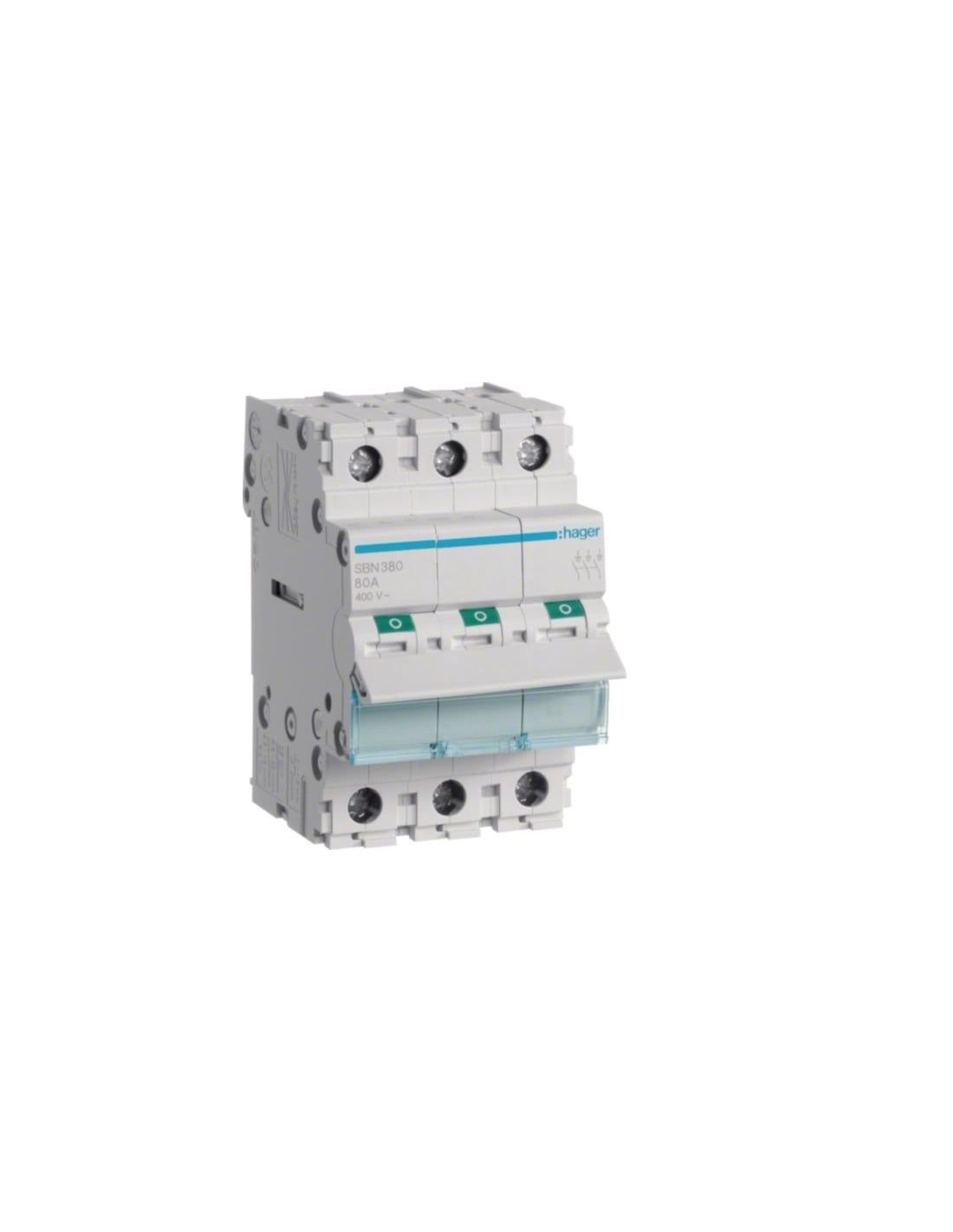

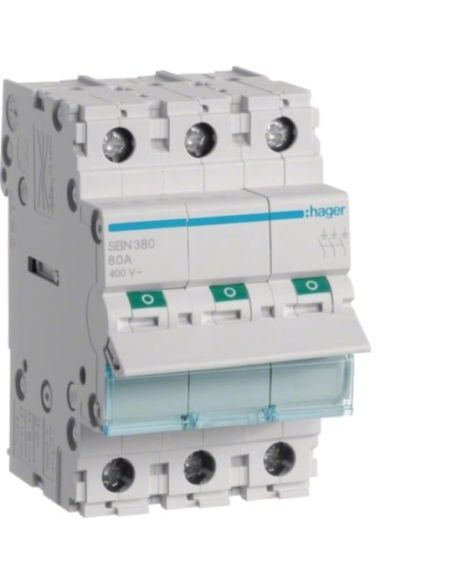

- Modelis: Hager SBN380
- Polių skaičius: 3P
- Nominali srovė: 80 A
- Įtampa: 400 V
- Modulių skaičius: 3
- Gamintojas: Hager
- Bendra informacija
- Polių skaičius3
- Neutrali padėtisWithout neutral
- Poliaus tipas3P
- Nominali srovė80 A
- Rated conditional short-circuit current Icc (with gl-gG fuses)0.96 kA
- Leistina srovė (AC21 kategorija A)80 A
- Leistina srovė (AC21 kategorija B)80 A
- Leistina srovė (AC22 kategorija A)80 A
- Leistina srovė (AC22 kategorija B)80 A
- Nominali trumpojo jungimo įjungimo galia Icm (415 V AC, IEC 60947-3)1.35 kA
- Nominali trumpalaikė atlaikomoji srovė Icw (1s, IEC 60947)0.96 kA
- Nominalus priveržimo momentas3.60 Nm
- Apatinis prijungimo tipas (moduliniai įrenginiai)Screw terminal
- Nominali darbinė įtampa Ue400 V AC
- Nominali izoliacijos įtampa Ui440 V
- Nominali impulsinė atlaikomoji įtampa Uimp6,000 V
- Modulių skaičius3
- IP apsaugos klasėIP20
- Dažnis50–60 Hz
- Aukštis83 mm
- Plotis52.5 mm
- Gylis68 mm
- NO kontaktų skaičius3
- NC kontaktų skaičius0
- Darbinė temperatūra–20 to +70 °C
- Sandėliavimo/transportavimo temperatūra–40 to +80 °C
- Lankstaus laidininko skerspjūvis6–35 mm²
- Standžiojo laidininko skerspjūvis6–50 mm²
- Mechaninis ilgaamžiškumas40,000 operations
- Elektros ilgaamžiškumas (AC21, esant nominaliai apkrovai)2,500 cycles
- Elektros ilgaamžiškumas (AC22, esant nominaliai apkrovai)2,500 cycles
- Bendras galios nuostolis esant In8.10 W
- Galiaus nuostolis vienam poliui esant In2.70 W
- Apatinio prijungimo išdėstymas (moduliniai įrenginiai)Aligned terminal
- Viršutinio prijungimo išdėstymas (moduliniai įrenginiai)Aligned terminal
